Características

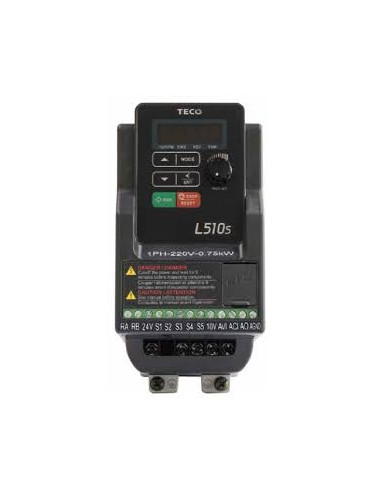

• Referencia L510-201-SH1FP
• Variador de velocidad
  • Entrada monofásica 200…240 V AC, 50/60 Hz, tolerancia aprox. −15 % / +10 %
  • Salida trifásica 3~ 0…230 V AC, frecuencia variable 0…400 Hz
  • Potencia de motor asignada 0,75 kW (1 CV)
  • Corriente de salida nominal 4,2A
  • SH1FP = ejecución con filtro EMC integrado
  • Montaje en carril DIN
• Entradas de control
  • Digitales típicamente 5 entradas multifunción (RUN, FWD/REV, selección de frecuencias preajustadas, reset, etc.), configurables por parámetros.
  • Analógica 1×0–10 V DC (y en algunos modelos 4–20 mA con selección) para referencia de velocidad
• Salidas:
  • 1 × salida de relé (NO/NC) programable (falla, alcanzado de frecuencia, marcha, etc.).
  • 1 × salida colector abierto / pulso programable.
• Funciones incorporadas
  • Rampas de aceleración y deceleración ajustables, función S‑curve.
  • Función de frecuencias prohibidas para evitar resonancias mecánicas.
  • ​Arranque/paro por teclado, por bornes o por comunicación.
  • Protección integrada: sobretensión, subtensión, sobrecorriente, sobrecarga motor, sobretemperatura, fallo a tierra, pérdida de fase, etc.
• IP20, NEMA/UL Open Type
• Condiciones ambientales
  • Temperatura de funcionamiento −10 °C…+50 °C (hasta +60 °C con derating).
  • Humedad 5…95 % sin condensación
• Fabricante TECO
• Formato Ultra-compacto
• Dimensiones aprox. 141×72×141 mm
• Peso aprox. 2kg
• Partida arancelaria HS 85044030
• Ficha de producto
• Manual
